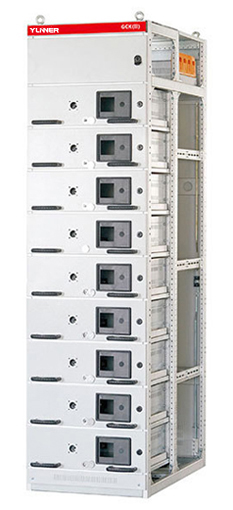

概述
低壓抽出式開關柜適用于三相交流頻率為50Hz，額定工作電壓為400V（690V），額定電流為4000A及以下的發、供電系 統中，作為動力、配電和電動機集中控制、電容補償之用。廣泛應用于發電廠、石油、化工、冶金、紡織、高層建筑等場所，本 產品符合IEC60439-1、GB7251.1、JB/T9661等標準
本柜體采用了新的制造工藝，各功能單元采用模塊化設計，單元組合靈活方便，可實現替代目前市場上所有的GCK方案及功能。

結構說明
柜體采用組合裝配式結構，骨架采用C型材組裝而成。水平母線放置柜頂，柜頂采用敞開式結構，頂蓋可開啟，柜體裝有后 門，出線方式采用后出線，安裝、維修更便捷。抽屜采用開門操作方式。開門操作時抽屜采用XJG3（旋轉三工位）推進機構和 BPT（撥把三工位）及DJG1-1G（旋轉三工位）推進機構。一次插件采用新型無活門方式，可靠性更高。單元回路可實現額定電 流630A及以下方案，其中1/2單元抽屜最大電流可達到125A，1/4最大63A。柜體防護等級IP4X。

主要特點
1、整柜采用拼裝式組合結構，模數化安裝。零部件通用性強、適用性好、標準化程度高；
2、抽屜柜的有效功能單元高度1800mm，抽屜單元高度為200mm/300mm/400mm/500mm/600mm等；
3、柜體上部為母線室、前部為電器室、后部為電纜進出線室，各功能室間有鋼板或絕緣板相互隔離，以保證安全；
4、柜內抽屜小室的門與斷路器或隔離開關的開關操作手柄設有機械聯鎖，只有手柄在分斷位置時門才可以開啟；
5、MCC柜的抽屜采用機械三工位機構（包括200/2mm抽屜）具有三個位置（分離、試驗、連接）；
6、采用高可靠性一次接插件；
7、材質可選用冷軋板、鍍鋅板、敷鋁鋅板。

柜體尺寸
